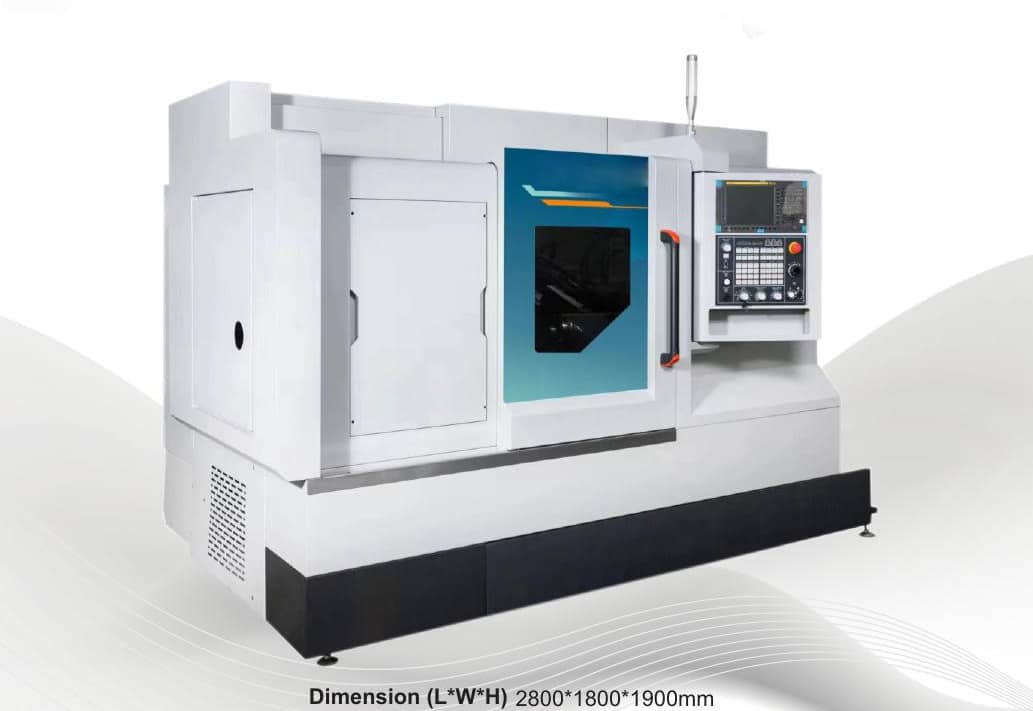

دستگاه تراش CNC مدل RL300 / RL300PROمشخصات فنی دستگاه تراش CNC مدل RL300 / RL300PRO
ابعاد کاری:
-
قطر گردش روی بستر: 560 میلیمتر
-
قطر گردش روی ساپورت عرضی: 300 میلیمتر
-
طول قطعهکار: 510 میلیمتر (با امکان افزایش تا 1000 میلیمتر)
ویژگیهای اسپیندل:
-
قطر سوراخ محور: 77/75 میلیمتر
-
سرعت چرخش اسپیندل: 4500 دور در دقیقه (نوع تسمهای)
-
نوع اسپیندل: A2-8
-
قدرت موتور اسپیندل: 11/15 کیلووات
ویژگیهای ابزارگیر:
-
نوع ابزارگیر: 12 ایستگاه
-
نوع ابزارها: VDI / BMT55
-
نوع سروو موتور ابزارگیر:
-
محور X: گشتاور 12 نیوتنمتر
-
محور Z: گشتاور 20 نیوتنمتر
-
سیستم کنترل:
-
SIEMENS 808D/828D یا FANUC 0iTF Plus
ویژگیهای حرکتی:
-
پیچ ساچمهای: X: 3210، Z: 4010
-
ریلهای حرکتی: X: دوبل 45 میلیمتر، Z: دوبل 45 میلیمتر
-
سرعت حرکت سریع: X: 30000 میلیمتر در دقیقه، Z: 30000 میلیمتر در دقیقه
-
ابزار زنده و محور C (بهصورت سفارشی – PRO)
ابعاد حرکتی محورها:
-
محور X: 460 میلیمتر
-
محور Z: 510 میلیمتر (قابلیت افزایش به 1000 میلیمتر بهصورت سفارشی)
-
قطر و کورس محور مرغک: 80/80 میلیمتر
وزن دستگاه:
-
4500 کیلوگرم (قابلیت افزایش تا 5800 کیلوگرم بهصورت سفارشی)
ابعاد کلی دستگاه (طول × عرض × ارتفاع):
-
2800 × 1800 × 1900 میلیمتر
برای دریافت قیمت دقیق تماس بگیرید.
