دستگاه فرز پلانر مدل GL-4227/5227/6227/8227

مشخصات فنی دستگاه فرز پلانر مدل GL-4227/5227/6227/8227:

1. **سیستم کنترل**:
– SIEMENS 828D / FANUC 01MF plus

2. **موتور اسپیندل**:
– 22/26 کیلووات

3. **نوع اسپیندل**:
– BT50

4. **سرعت اسپیندل**:
– 6000 دور در دقیقه با نسبت 4:1 (نوع تسمه‌ای)

5. **تغییردهنده ابزار**:
– 32 ابزار (نوع بازویی) – قابل ارتقا به 50 ابزار (اختیاری)

6. **موتور سروو**:
– X: 48 نیوتن متر
– Y: 48 نیوتن متر
– Z: 48 نیوتن متر

7. **سیستم تعادل**:
– نیتروژن بالانس

8. **پیچ بال اسکرو**:
– X: 8016/1020
– Y: 6316
– Z: 6316

9. **سرعت حرکت سریع (میلی‌متر بر دقیقه)**:
– X: 10000
– Y: 12000
– Z: 12000

10. **محدوده حرکت (میلی‌متر)**:
– X: 4200 / 5200 / 6200 / 8200
– Y: 2700
– Z: 1000/1250

11. **فاصله اسپیندل تا میز کار**:
– 250 تا 1500 میلی‌متر

12. **ابعاد میز کار (میلی‌متر)**:
– 2500×4000 / 2500×5000 / 2500×6000 / 2500×8000

13. **عرض گیت**:
– 2800 میلی‌متر

14. **حداکثر بار مجاز**:
– 12000 / 14000 / 16000 / 18000 کیلوگرم (بسته به مدل)

15. **وزن دستگاه**:
– 45000 / 52000 / 58000 / 68000 کیلوگرم (بسته به مدل)

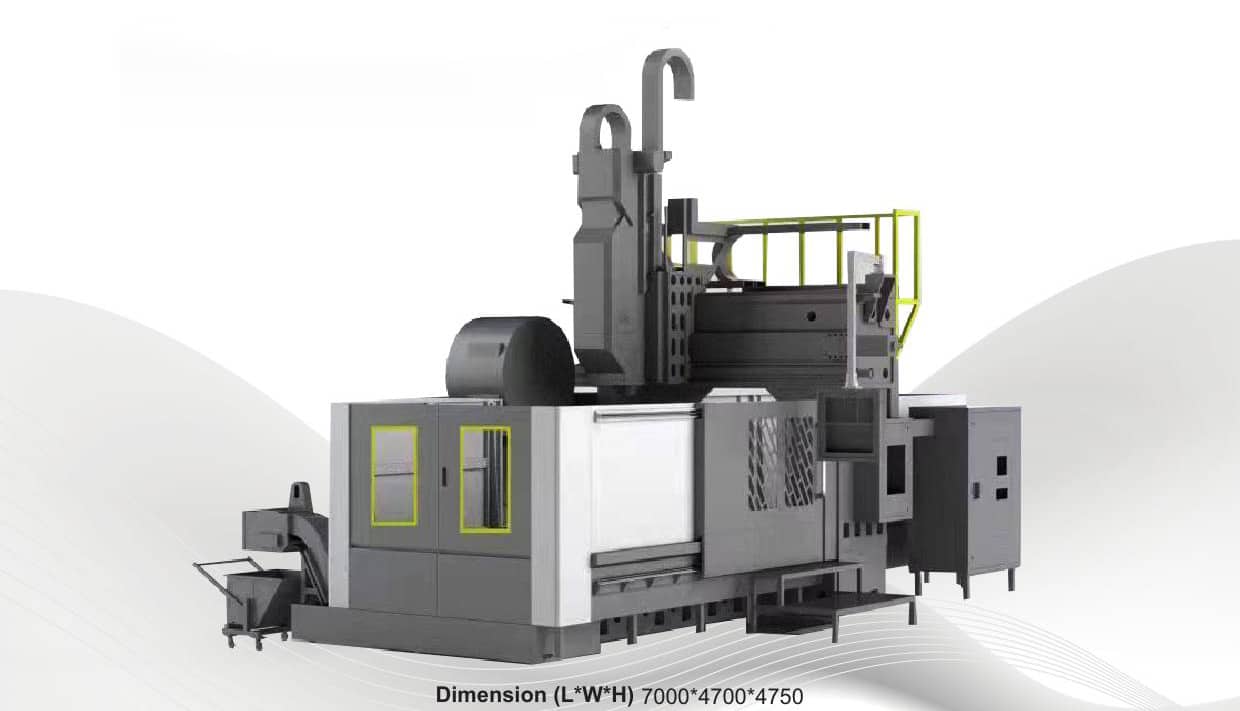

16. **ابعاد کلی دستگاه (طول × عرض × ارتفاع)**:
– 7000×4700×4750 میلی‌متر

17. **منبع**:
– کاتالوگ فنی 2024، صفحه 8 از 13

این دستگاه برای پردازش قطعات بزرگ با دقت بالا طراحی شده و قابلیت‌های متنوعی در زمینه فرزکاری ارائه می‌دهد.
