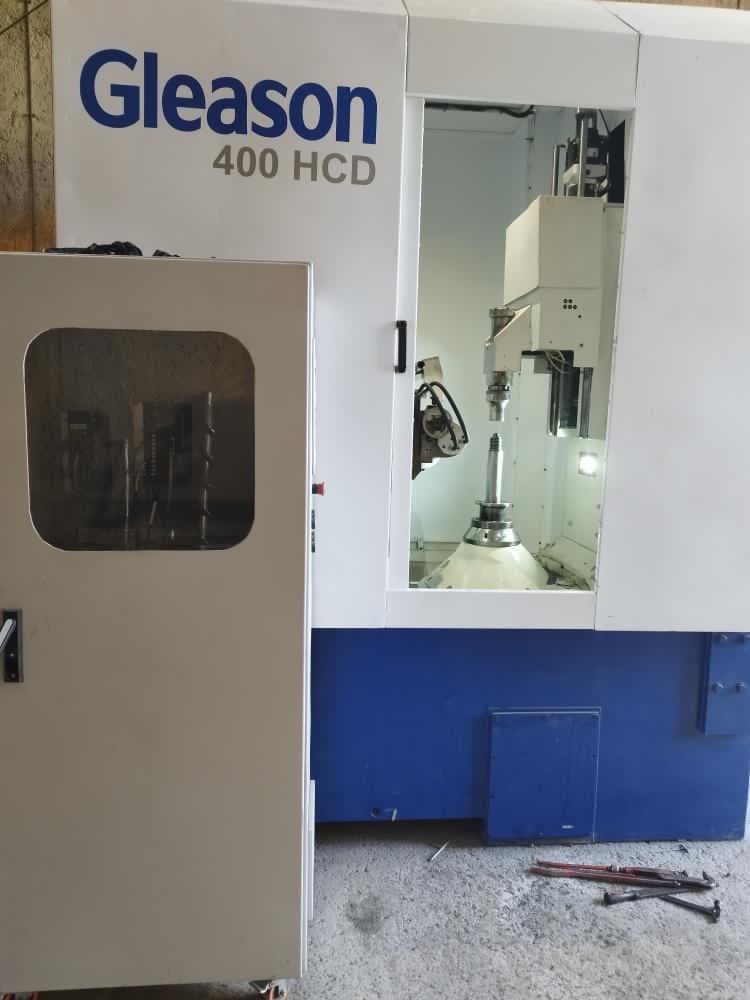

دستگاه هاب CNC پنج محور Gleason 400 HCD | ساخت آمریکا | سال 2003مشخصات کلی دستگاه Gleason 400HCD (5-Axis CNC Hobbing Machine):
| ویژگی | توضیحات |
|---|---|
| مدل | Gleason-Pfauter 400 HCD |
| نوع دستگاه | CNC هاب دنده‌زنی (Gear Hobbing) پنج محور |
| کنترلر | Siemens 840D یا Fanuc (بسته به سفارش) |
| کشور سازنده | ایالات متحده آمریکا |
| سال ساخت | 2003 |
| حداکثر قطر قطعه کار | تا 400 میلی‌متر |
| حداکثر طول قطعه کار (دنده) | حدود 600 میلی‌متر (بسته به مدل) |
| ماکزیمم ماژول دنده | تا 12 (ماژول) در فولاد |
| تعداد محورها | 5 محور (محورهای X، Y، Z، B، C) |
| قابلیت‌ها | دنده‌زنی مارپیچ، مخروطی، صاف، دنده داخلی و خارجی |
| سیستم روانکاری | مرکزی اتوماتیک |
| میز قابل چرخش | دارد (محور C) برای زاویه‌دهی دقیق ابزار |
| سیستم خنک‌کاری | دارد – با مخزن و پمپ خنک‌کننده |
| میزان دقت دستگاه | دقت بسیار بالا، مناسب برای دنده‌های دقیق صنعتی و خودرویی |
| وزن تقریبی | حدود 12,000 – 14,000 کیلوگرم |
| فضای اشغال‌شده | حدود 5 × 3 متر |
| موتور اصلی | موتور اسپیندل قدرتمند AC (برحسب نسخه: 15 تا 25 کیلووات) |
✅ کاربردها:
-
تولید انواع چرخ‌دنده‌های صنعتی، خودرو، ماشین‌آلات راه‌سازی
-
مناسب برای تولید انبوه و همچنین تولید دقیق تک‌قطعه‌ای
-
دنده‌زنی با دقت بالا و سرعت بالا با کنترل CNC
💡 مزایای دستگاه Gleason 400 HCD:
-
پنج محور واقعی برای عملیات دنده‌زنی پیچیده و با زاویه
-
کنترل Siemens/Fanuc برای برنامه‌نویسی پیشرفته و انعطاف بالا
-
پایداری مکانیکی بالا به دلیل طراحی صنعتی سنگین
