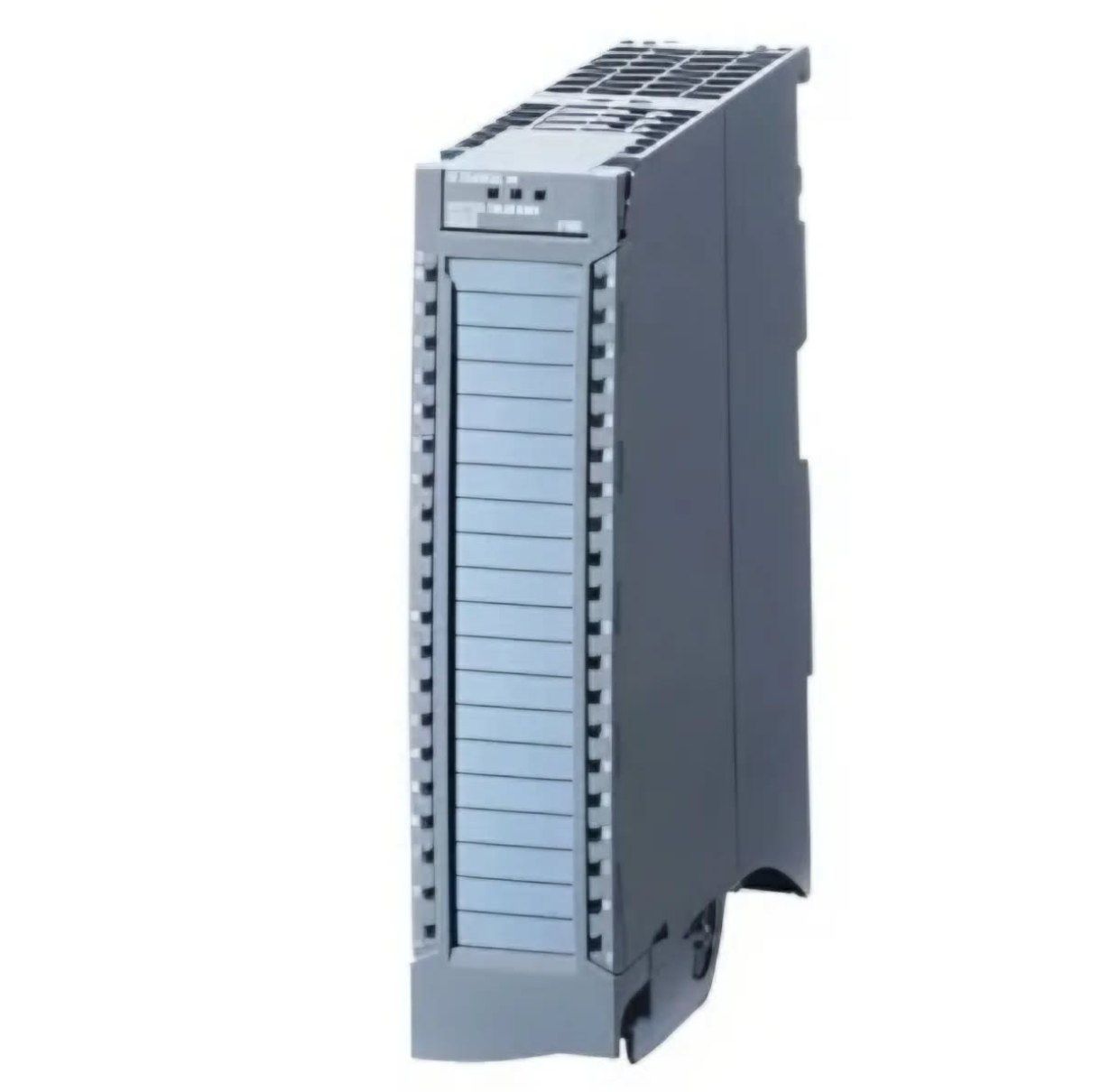

ماژول ورودی دیجیتال 1P 6ES7521-1BH10-0AA0

ماژول Siemens 1P 6ES7521-1BH10-0AA0 یک ماژول ورودی دیجیتال (Digital Input Module) از سری SIMATIC S7-1500 است که برای استفاده در سیستم‌های اتوماسیون صنعتی طراحی شده است. در ادامه مشخصات فنی و مصارف آن را به طور خلاصه و دقیق ارائه می‌دهم:

مشخصات فنی:

1. نوع ماژول: ورودی دیجیتال (DI – Digital Input)
2. تعداد ورودی‌ها: 16 ورودی دیجیتال
3. ولتاژ ورودی: 24 ولت DC
4. نوع ورودی: مطابق با استاندارد IEC 61131، نوع 3
5. تأخیر ورودی: حدود 3.2 میلی‌ثانیه
6. گروه‌بندی کانال‌ها: 16 کانال در یک گروه
7. اتصال: نیاز به کانکتور جلویی (پیچی یا فنری) که باید جداگانه تهیه شود.
8. ابعاد:
   • عرض: 25 میلی‌متر
   • ارتفاع: 147 میلی‌متر
   • عمق: 129 میلی‌متر
9. وزن: حدود 324.4 گرم
10. ولتاژ تغذیه: 19.2 تا 28.8 ولت DC
11. جریان ورودی برای سیگنال 1: حدود 2.7 میلی‌آمپر
12. ایزولاسیون: دارای ایزولاسیون گالوانیک
13. قابلیت پیکربندی: ورودی‌های دیجیتال قابل پیکربندی هستند.
14. ویژگی‌های ایمنی: مناسب برای کاربردهای غیرایمنی (فاقد توابع ایمنی خاص)
15. اتصال الکتریکی: پشتیبانی از اتصالات متنوع (مانند ترمینال‌های پیچی یا فنری)

مصارف:

ماژول 6ES7521-1BH10-0AA0 برای کاربردهای متنوع در اتوماسیون صنعتی استفاده می‌شود، از جمله:

1. کنترل فرآیندهای صنعتی: دریافت سیگنال‌های دیجیتال از سنسورها، سوئیچ‌ها و تجهیزات کنترلی برای پردازش در PLC.
2. اتوماسیون کارخانه: استفاده در خطوط تولید، ماشین‌آلات و سیستم‌های کنترلی برای نظارت و مدیریت ورودی‌های دیجیتال.
3. صنایع مختلف: مناسب برای صنایع خودروسازی، غذایی، دارویی، نفت و گاز، و سایر بخش‌هایی که نیاز به کنترل دقیق دارند.
4. مانیتورینگ تجهیزات: تشخیص وضعیت (روشن/خاموش) تجهیزات مانند کلیدها، حسگرها و رله‌ها.
5. سیستم‌های توزیع‌شده: قابل استفاده در ایستگاه‌های ET 200MP برای گسترش ورودی‌های دیجیتال در سیستم‌های اتوماسیون.

نکات اضافی:

• این ماژول به دلیل طراحی جمع‌وجور و عملکرد ساده (Basic) برای کاربردهایی که نیاز به ورودی‌های دیجیتال استاندارد دارند، بسیار مناسب است.
