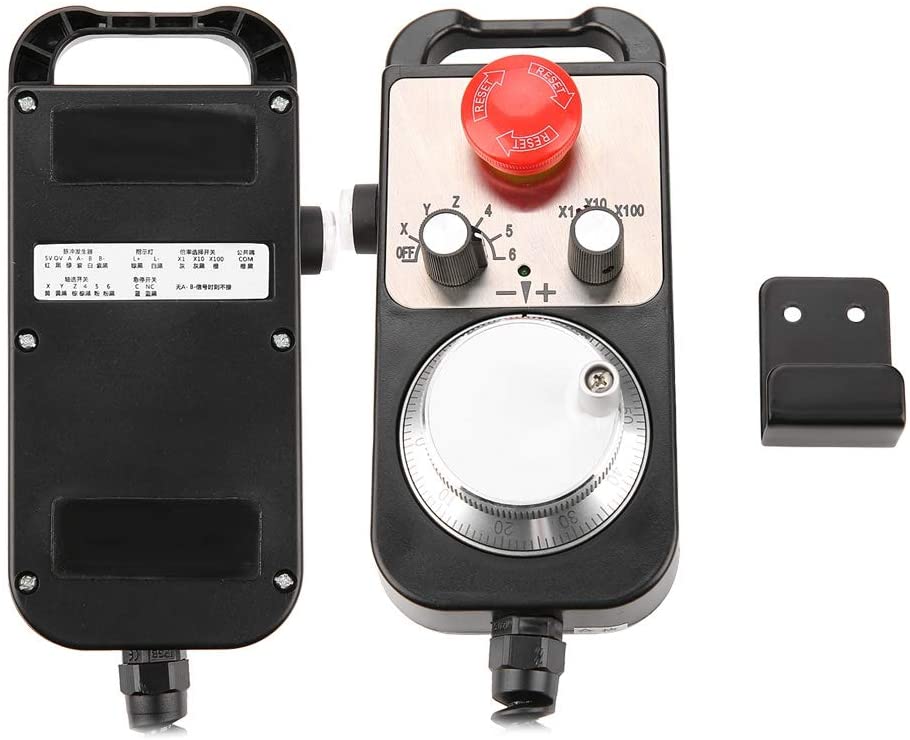

هندویل مدل:TM1474A JS63 100L5G6

مشخصات فنی هندویل مدل TM1474A JS63 100L5G6 (با قابلیت کنترل 6 محور)

هندویل TM1474A JS63 100L5G6 یکی از ابزارهای کنترلی پیشرفته برای ماشین‌آلات CNC است که با قابلیت کنترل دقیق 6 محور، گزینه‌ای ایده‌آل برای کاربردهای صنعتی پیچیده محسوب می‌شود. در ادامه، جزئیات فنی این مدل با تأکید بر پشتیبانی از محورهای X، Y، Z، 4th، 5th و 6th آورده شده است:

1. نوع هندویل و کاربرد

• نوع: هندویل پالسی (MPG – Manual Pulse Generator)
• کاربرد: کنترل دستی و دقیق 6 محور (X، Y، Z، 4th، 5th، 6th) در دستگاه‌های CNC مانند فرز، تراش، برش لیزر، پلاسما و روبات‌های صنعتی
• سازگاری: مناسب برای کنترلرهای CNC پیشرفته مانند Siemens، Fanuc، Heidenhain، GSK، Mach3 و سایر سیستم‌های استاندارد

2. مشخصات الکتریکی

• ولتاژ کاری: 5 ولت DC (استاندارد برای هندویل‌های CNC)
• جریان مصرفی: حدود 100 تا 150 میلی‌آمپر
• سیگنال خروجی: پالس‌های A، B و Z برای انتقال دقیق موقعیت به کنترلر
• پشتیبانی از محورها: مجهز به سلکتورهای اختصاصی برای انتخاب محورهای X، Y، Z، 4th، 5th و 6th

3. ساختار و طراحی

• تعداد پالس در هر دور: 100 پالس در هر دور (بر اساس کد “100L” در نام مدل)
• سلکتورهای محور: امکان انتخاب 6 محور مجزا (X، Y، Z، 4th، 5th، 6th) برای کنترل دقیق‌تر
• ضریب افزایشی: سلکتورهای x1، x10، x100 برای تنظیم دقت حرکت در هر محور
• اتصال مغناطیسی: بدنه با قابلیت نصب مغناطیسی برای سهولت استفاده
• نمایشگر LED: ممکن است شامل نشانگرهای LED برای نمایش وضعیت محورها یا فیدبک دستگاه باشد

4. ویژگی‌های مکانیکی

• جنس بدنه: پلاستیک مقاوم یا آلیاژ فلزی با دوام بالا
• دکمه اضطراری: مجهز به دکمه استوپ اضطراری برای افزایش ایمنی
• کابل ارتباطی: کابل استاندارد با طول 3 تا 5 متر (یا امکان اتصال بی‌سیم در مدل‌های پیشرفته)
• مقاومت محیطی: مقاوم در برابر گرد و غبار و رطوبت با استاندارد IP54 یا بالاتر

5. مزایا

• کنترل 6 محور: قابلیت تنظیم دقیق محورهای X، Y، Z، 4th، 5th و 6th برای کاربردهای پیچیده مانند ماشین‌کاری 5+1 محوره
• دقت بالا: مناسب برای پروژه‌های ظریف و حساس
• انعطاف‌پذیری: سازگار با انواع دستگاه‌های CNC چندمحوره
• ایمنی و راحتی: طراحی ارگونومیک با دکمه‌های کنترلی و اضطراری

6. کاربردهای خاص

• صنایع: فلزکاری، قالب‌سازی، هوافضا، چوب، سنگ و تولید قطعات پیچیده
• دستگاه‌های سازگار: فرز CNC چندمحوره، تراش CNC، دستگاه‌های حکاکی، ربات‌های صنعتی
• نرم‌افزارهای مرتبط: Mach3، LinuxCNC، یا کنترلرهای صنعتی پیشرفته

نکات کلیدی برای استفاده از هندویل 6 محوره

• تطبیق با کنترلر: اطمینان حاصل کنید که کنترلر دستگاه شما از 6 محور پشتیبانی می‌کند.
• تنظیمات دقیق: محورهای اضافی (4th، 5th، 6th) نیاز به کالیبراسیون دقیق دارند.
• نگهداری: از هندویل در محیط‌های تمیز و دور از لرزش‌های شدید نگهداری کنید.

چرا هندویل TM1474A JS63 100L5G6 ؟

این هندویل با پشتیبانی از 6 محور (X، Y، Z، 4th، 5th، 6th)، انتخابی عالی برای کاربران حرفه‌ای است که به کنترل دقیق و چندجانبه در فرآیندهای پیشرفته CNC نیاز دارند. این مدل برای ماشین‌آلاتی که نیاز به تنظیمات چندمحوره دارند، مانند دستگاه‌های 5+1 محوره، عملکردی بی‌نقص ارائه می‌دهد.
