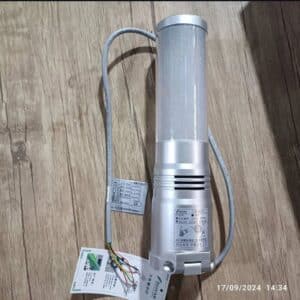

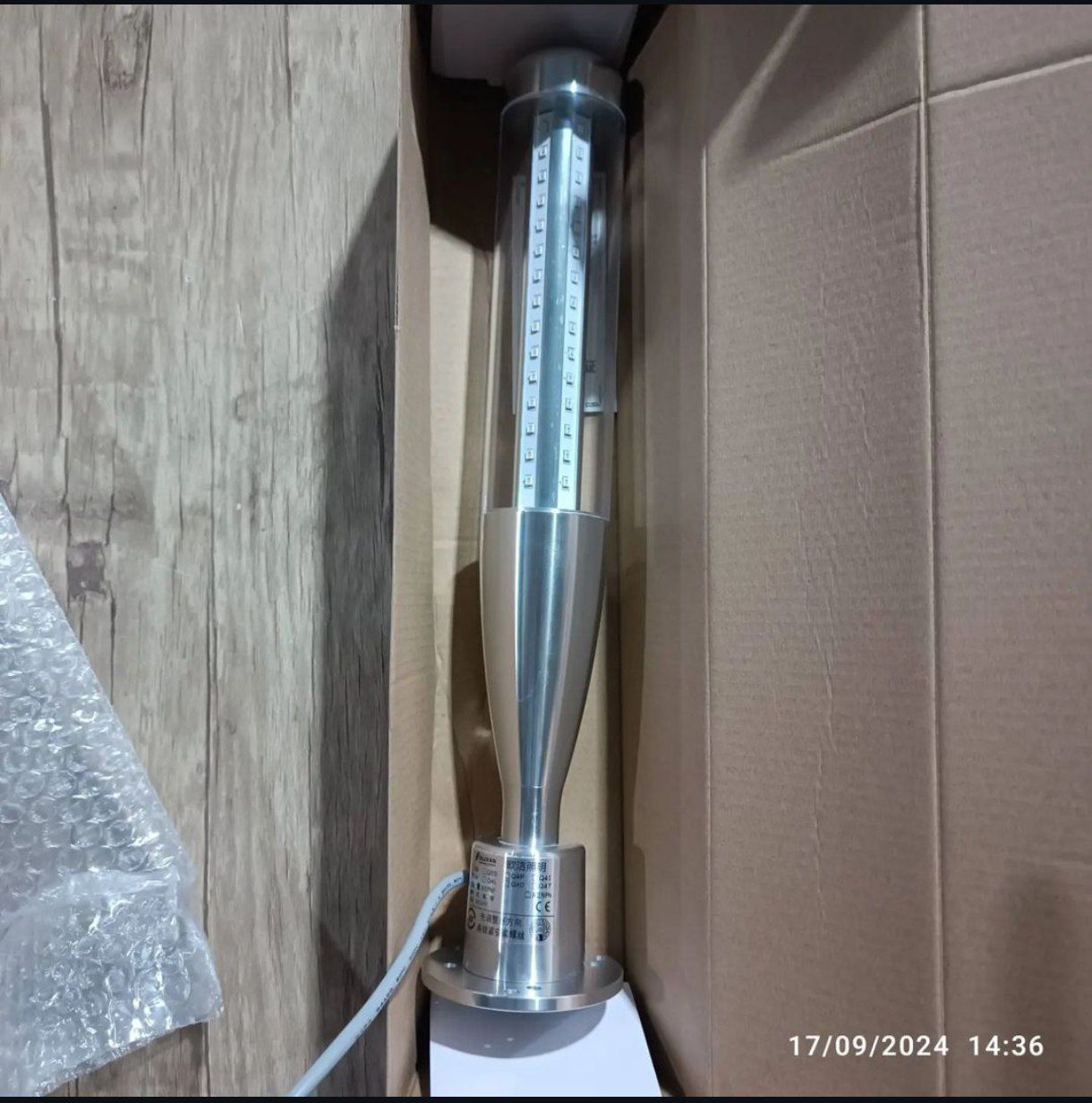

چراغ هشدار سه وضعیتی

کاربرد چراغ سه وضعیت در دستگاه‌های CNC:

چراغ‌های سه وضعیت در دستگاه‌های CNC برای نمایش وضعیت‌های عملیاتی، هشدارها و خطاها به کار می‌روند. این چراغ‌ها به اپراتور کمک می‌کنند تا به سرعت وضعیت دستگاه را درک کرده و در صورت نیاز اقدام کند. کاربردهای خاص آن‌ها در این دستگاه‌ها عبارت‌اند از:

1. نمایش وضعیت عملیاتی دستگاه:
   • سبز: دستگاه در حال کار است و برنامه CNC به درستی اجرا می‌شود (حالت عادی یا “Run”).
   • زرد/نارنجی: دستگاه در حالت آماده‌به‌کار (Idle) یا در انتظار دستور است (مثلاً بعد از اتمام یک مرحله یا در حالت Pause).
   • قرمز: دستگاه متوقف شده یا در حالت اضطراری (Emergency Stop) قرار دارد.
2. هشدار در مورد مشکلات جزئی:
   • زرد/نارنجی: نشان‌دهنده مشکلات جزئی مثل دمای بالا در اسپیندل (Spindle)، نیاز به تعویض ابزار، یا اتمام مایع خنک‌کننده (Coolant).
   • این هشدار به اپراتور اطلاع می‌دهد که باید قبل از بروز مشکل جدی، اقدام کند.
3. اعلام خطاهای جدی:
   • قرمز: خطاهای بحرانی مثل خرابی موتور، مشکل در محورها (X, Y, Z)، یا اشکال در برنامه CNC (مثلاً خطای سینتکس در G-Code).
   • همچنین می‌تواند نشان‌دهنده فعال شدن سیستم ایمنی (Safety Interlock) باشد، مثلاً وقتی درب دستگاه به اشتباه باز شود.
4. نمایش وضعیت ابزار (Tooling):
   • زرد/نارنجی: ابزار در حال تعویض است (Tool Change) یا ابزار فرسوده شده و نیاز به بررسی دارد.
   • قرمز: ابزار شکسته یا سیستم تعویض ابزار (ATC – Automatic Tool Changer) دچار مشکل شده است.
5. کنترل فرآیند تولید:
   • سبز: قطعه‌کاری (Workpiece) به درستی در حال ماشین‌کاری است.
   • زرد/نارنجی: فرآیند نزدیک به اتمام است یا نیاز به تنظیم دستی دارد (مثلاً تنظیم موقعیت قطعه).
   • قرمز: قطعه‌کاری دچار مشکل شده (مثلاً جابه‌جایی قطعه یا انحراف از تلرانس).
6. هشدار ایمنی برای اپراتور:
   • قرمز: نشان‌دهنده شرایط ناایمن مثل فشار بیش از حد روی اسپیندل، ارتعاش غیرعادی، یا خطر برخورد ابزار با قسمت‌های دستگاه.
   • در مدل‌هایی که بوق دارند، ممکن است همراه با نور قرمز صدای هشدار هم پخش شود.

ولتاژ 24 ولت:

• این چراغ با ولتاژ 24 ولت DC کار می‌کند که استاندارد رایجی در دستگاه‌های CNC است. اکثر سیستم‌های کنترلی CNC (مثل کنترلرهای Fanuc، Siemens یا Mitsubishi) از ولتاژ 24 ولت برای تغذیه تجهیزات جانبی مثل چراغ‌های سیگنال، سنسورها و رله‌ها استفاده می‌کنند.
• مزیت 24 ولت: این ولتاژ ایمن است (خطر برق‌گرفتگی کم) و با سیستم‌های کنترلی مدرن سازگار است.
• برای اتصال، معمولاً هر رنگ (سبز، زرد، قرمز) به یک سیم جداگانه متصل است که از طریق کنترلر CNC یا یک رله برنامه‌ریزی می‌شود تا در شرایط مختلف روشن شود.

نکته عملی:

• در دستگاه‌های CNC، این چراغ‌ها معمولاً روی بدنه دستگاه یا یک ستون نزدیک به پنل کنترل نصب می‌شوند تا از فاصله دور هم قابل‌دیدن باشند.
