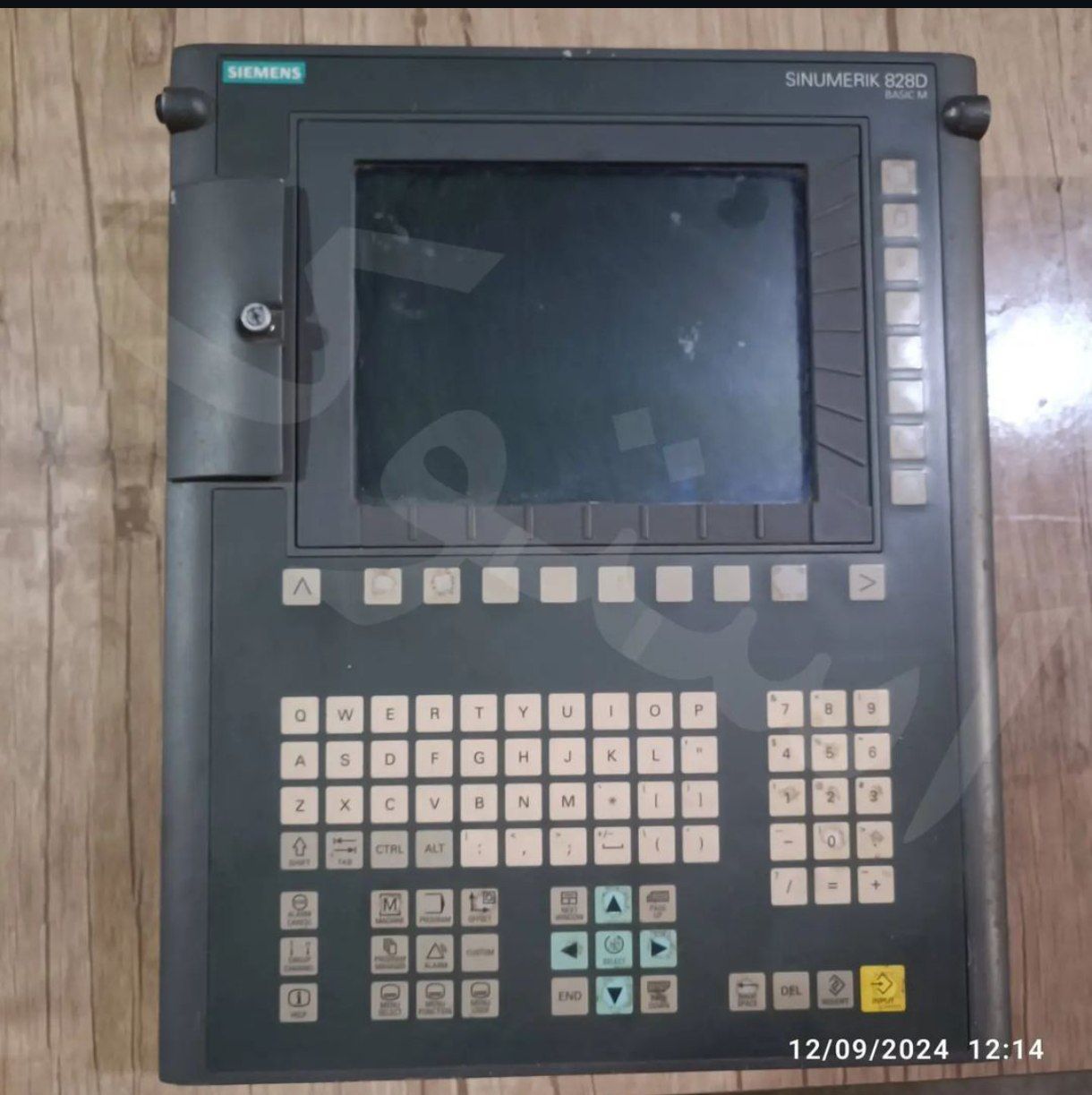

کنترل SINUMERIK 828D basic VERTICAL PPU 240.2 استوک

مشخصات SINUMERIK 828D Basic VERTICAL PPU 240.2

SINUMERIK 828D Basic VERTICAL PPU 240.2 یک سیستم کنترل CNC پیشرفته و مبتنی بر پنل است که برای ماشین‌های تراش و فرزکاری در رده عملکرد متوسط طراحی شده است. این سیستم با ادغام CNC، PLC، پنل اپراتوری و کنترل محورها در یک واحد، عملکردی قدرتمند، قابل اعتماد و کاربرپسند ارائه می‌دهد.

ویژگی‌های کلیدی:

• طراحی پنل عمودی: مناسب برای نصب در محفظه‌های پنل عمودی با استفاده از گیره‌های مخصوص (شامل در بسته‌بندی).
• صفحه نمایش: نمایشگر رنگی TFT با قطر 8.4 اینچ و رزولوشن 800×600 پیکسل.
• کیبورد: کیبورد کامل QWERTY با کلیدهای کوتاه‌فشار مکانیکی برای سهولت در برنامه‌ریزی.
• پشتیبانی از محورها:
  • ساپورت تا ۵ محور با لایسنس.
  • برای ماشین کاری تا ۴ محور هم زمان مناسب است.
• رابط‌های ارتباطی:
  • درگاه USB، کارت CompactFlash و اترنت در قسمت جلوی پنل.
  • رابط اترنت اضافی در پشت دستگاه برای اتصال به شبکه کارخانه.
• PLC یکپارچه: مبتنی بر مجموعه دستورات SIMATIC S7-200 با برنامه‌نویسی Ladder Logic.
• ورودی‌ها و خروجی‌ها (I/O):
  • ورودی‌های دیجیتال: 72 ورودی دیجیتال (قابل تنظیم از طریق ماژول‌های ورودی/خروجی PROFINET).
  • خروجی‌های دیجیتال: 48 خروجی دیجیتال (قابل تنظیم از طریق ماژول‌های ورودی/خروجی PROFINET).
  • قابلیت گسترش تعداد ورودی‌ها و خروجی‌ها با استفاده از ماژول‌های اضافی SINAMICS یا دستگاه‌های سازگار با PROFINET.
• رابط ورودی/خروجی: مبتنی بر PROFINET برای اتصال دستگاه‌های ورودی/خروجی PLC و پنل کنترل ماشین.
• پشتیبانی از درایوها: سازگار با درایوهای SINAMICS S120 از طریق رابط DRIVE-CLiQ.
• نرم‌افزار سیستم: سیستم نرم‌افزاری از پیش تنظیم‌شده برای کاربردهای تراشکاری (BASIC T) یا فرزکاری (BASIC M) که به‌صورت خودکار با سخت‌افزار هماهنگ می‌شود.
• طراحی مقاوم: بدون قطعات فرسایش‌پذیر مانند فن یا باتری پشتیبان برای کاهش نیاز به نگهداری.
• گزینه‌های اضافی:
  • اتصال مودم GSM/GPRS برای پیام‌رسانی آسان (اختیاری).
  • پشتیبانی از رابط‌های USB و CompactFlash برای انتقال داده‌ها.

مشخصات فنی:

• منبع تغذیه:
  • ولتاژ ورودی: 24 ولت DC.
  • مصرف توان معمولی: 1.2 آمپر.
  • حداکثر مصرف توان: 2.5 آمپر.
  • جریان راه‌اندازی حداکثر: 4.4 آمپر.
• ابعاد و وزن:
  • وزن تقریبی: 4.5 کیلوگرم.
  • مناسب برای نصب در فریم‌های استاندارد با گیره‌های مخصوص.
• کد سفارش (MLFB): وابسته به پیکربندی خاص (برای اطلاعات دقیق با نماینده زیمنس تماس بگیرید).
• دمای کاری: 0 تا 45 درجه سانتی‌گراد (برای عملکرد بهینه).

کاربردها:

• مناسب برای ماشین‌های تراشکاری و فرزکاری استاندارد.
• ایده‌آل برای تولید قطعات تکی و سری‌های کوچک با استفاده از ShopTurn/ShopMill.
• پشتیبانی از برنامه‌ریزی انعطاف‌پذیر با programGUIDE برای تولید انبوه.

مزایا:

• عملکرد بالا: توانایی اجرای سریع و دقیق عملیات CNC.
• نصب آسان: طراحی یکپارچه که نیاز به رابط‌های سخت‌افزاری اضافی را حذف می‌کند.
• انعطاف‌پذیری: سازگار با نیازهای مختلف ماشین‌کاری و قابلیت ارتقا با گزینه‌های نرم‌افزاری.
• پشتیبانی جهانی: خدمات و آموزش زیمنس (SITRAIN و SinuTrain) برای کاربران.
