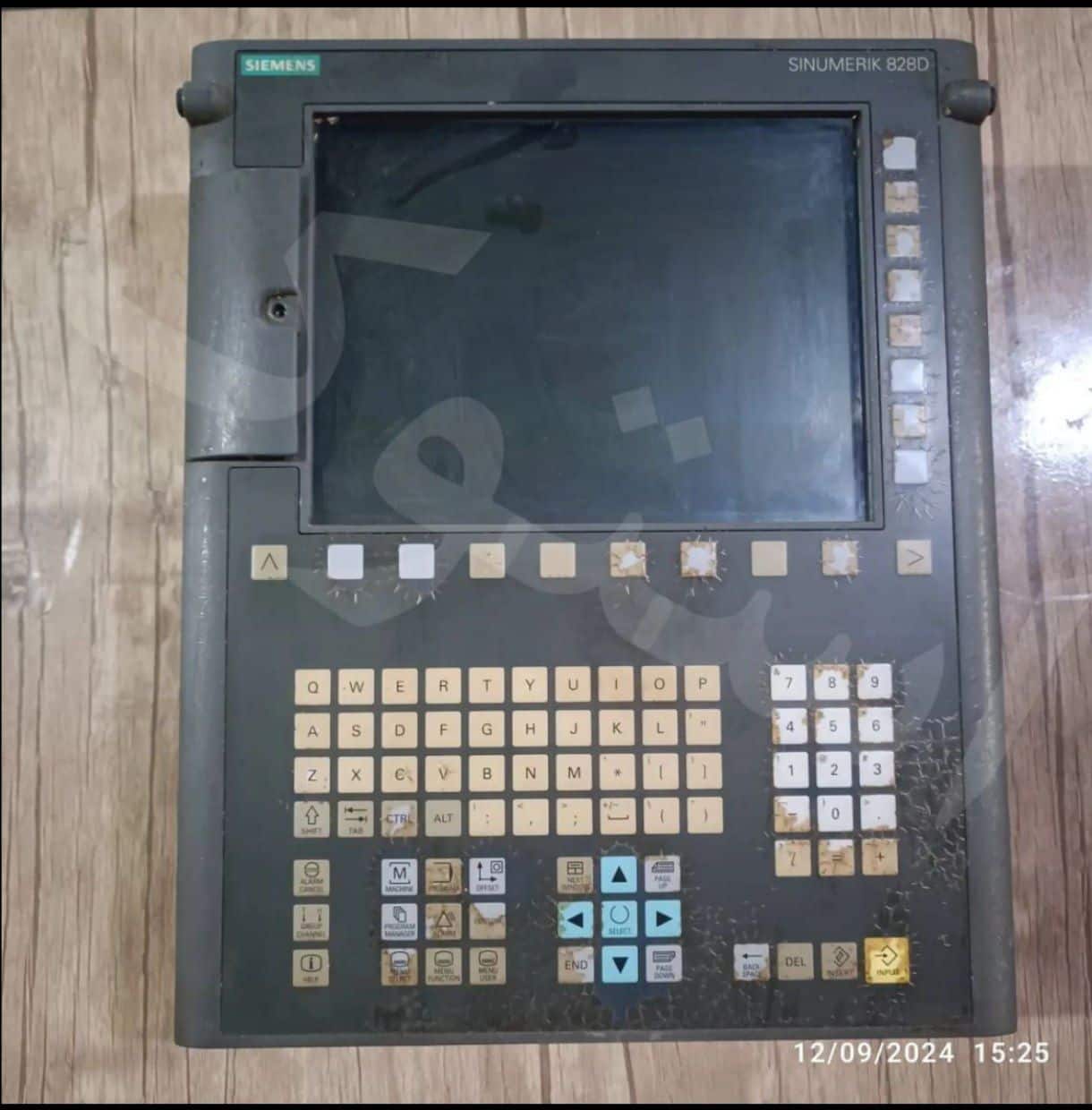

کنترل SINUMERIK 828D PPU 280.2 (استوک)

کنترلر SINUMERIK 828D PPU 280.2 یکی از محصولات پیشرفته شرکت زیمنس در حوزه اتوماسیون صنعتی و کنترل ماشین‌های CNC است که برای کاربردهای تراشکاری، فرزکاری و سنگ‌زنی طراحی شده است. در ادامه مشخصات کامل این کنترلر به زبان فارسی و به‌صورت جامع ارائه شده است:

مشخصات کلی

• برند: Siemens
• مدل: SINUMERIK 828D PPU 280.2
• شماره قطعه (Part Number): 6FC5370-8AA20-0AA0
• نوع: کنترلر CNC با سخت‌افزار PPU (Panel Processing Unit) عمودی
• کاربرد: مناسب برای ماشین‌های تراش، فرز، سنگ‌زنی و سایر کاربردهای CNC استاندارد
• کلاس: کنترلر کامپکت با عملکرد بالا در رده متوسط

مشخصات سخت‌افزاری

1. نمایشگر:
   • مجهز به نمایشگر رنگی TFT با اندازه 10.4 اینچ (در برخی مدل‌های مرتبط تا 15.6 اینچ با PPU 290).
   • پشتیبانی از رابط کاربری گرافیکی SINUMERIK Operate برای سهولت در برنامه‌ریزی و اپراتوری.
2. پردازنده:
   • پردازنده قدرتمند برای اجرای سریع برنامه‌های CNC و محاسبات پیچیده.
   • پشتیبانی از الگوریتم‌های کنترلی پیشرفته برای دقت و دینامیک بالا.
3. حافظه:
   • مجهز به کارت CompactFlash برای ذخیره سیستم‌عامل و برنامه‌های کاربر.
   • قابلیت گسترش حافظه CNC بدون محدودیت با عملکرد EES (Extended Electronic Storage).
4. پورت‌ها و اتصالات:
   • پشتیبانی از اتصال به درایوهای SINAMICS S120 و موتورهای SIMOTICS.
   • پورت‌های ورودی/خروجی دیجیتال و آنالوگ برای اتصال به تجهیزات جانبی.
   • پشتیبانی از اتصال تا 3 هندویل (Handwheel) از طریق رابط MCP Interface PN.
   • اتصال به شبکه‌های صنعتی از طریق PROFINET و Ethernet.
5. اجزای قابل اتصال:
   • قابلیت اتصال به ماژول‌های توسعه مانند SINAMICS Numeric Control Extension NX15.3 (برای محورهای اضافی).
   • پشتیبانی از ابزارهای جانبی مانند لودرها، کچرهای قطعات و ماژول‌های رباتیک با SINUMERIK Integrate Run MyRobot.

مشخصات نرم‌افزاری

1. سیستم‌عامل:
   • مبتنی بر هسته اصلی SINUMERIK CNC با نرم‌افزار سیستمی خاص برای تراشکاری (Turning)، فرزکاری (Milling) و سنگ‌زنی (Grinding).
   • نسخه‌های نرم‌افزاری مختلف (مانند SW24x، SW26x، SW28x) برای تطبیق با نیازهای عملکردی.
2. رابط کاربری:
   • SINUMERIK Operate: محیطی کاربرپسند با قابلیت‌های لمسی (در مدل‌های بالاتر) و گرافیکی برای برنامه‌ریزی ساده.
   • پشتیبانی از برنامه‌ریزی ShopMill و ShopTurn برای عملیات فرزکاری و تراشکاری.
3. زبان برنامه‌نویسی:
   • پشتیبانی از استاندارد DIN 66025 (G-Code).
   • قابلیت برنامه‌ریزی پارامتری و سیکل‌های کاری پیشرفته.
   • پشتیبانی از دستورات خاص SINUMERIK برای 828D و 840D.
4. مدیریت ابزار:
   • مدیریت یکپارچه ابزار با قابلیت مانیتورینگ طول عمر ابزار.
   • پشتیبانی از حداکثر 64 ابزار (با روش‌های میانبر) یا 36 ابزار به‌صورت استاندارد.
5. قابلیت‌های پیشرفته:
   • Advanced Surface: برای بهبود کیفیت سطح قطعات با کمترین زمان ماشین‌کاری.
   • جبران‌سازی نرم‌افزاری: جبران اصطکاک، گشتاور و تلورانس‌های مکانیکی.
   • مانیتورینگ برخورد 3D: در تمام حالات عملیاتی برای افزایش ایمنی.
   • مدیریت داده: آرشیو داده یکپارچه برای به‌روزرسانی آسان اطلاعات.

مشخصات عملکردی

1. تعداد محورها:
   • ساپورت تا 6 محور با لایسنس M و ساپورت تا 8 محور با لایسنس T.
   • قابلیت افزودن محورهای اضافی برای کاربردهای خاص مانند محورهای چرخشی (Rotary) و ایندکس.
2. کانال‌های ماشین‌کاری:
   • پشتیبانی از 1 تا 2 کانال ماشین‌کاری (با PPU 280.3/281.3 برای تراشکاری پیشرفته).
   • مناسب برای ماشین‌های دو اسپیندل، ابزارهای زنده و محور Y.
3. دقت و دینامیک:
   • الگوریتم‌های کنترلی پیشرفته برای دقت بالا در ماشین‌کاری.
   • پاسخ دینامیکی بالا برای تولید قطعات پیچیده.
4. سیکل‌های کاری:
   • شامل سیکل‌های استاندارد و پیشرفته برای تراشکاری، فرزکاری و سنگ‌زنی.
   • پشتیبانی از سیکل‌های خاص مانند پانچ و سنگ‌زنی استوانه‌ای.
5. مدیریت PLC:
   • ورودی‌های PLC تا 216 عدد و خروجی‌ها تا 144 عدد (قابل افزایش).
   • پشتیبانی از ماژول‌های PP72/48 و ADI4 برای اتصال ورودی/خروجی.

ویژگی‌های اضافی

• مقیاس‌پذیری: مناسب برای ماشین‌های ساده تا پیچیده با قابلیت تنظیم بر اساس نیاز.
• پشتیبانی از اتوماسیون: اتصال آسان به سلول‌های خودکار و ربات‌ها.
• دوام و مقاومت: طراحی مقاوم برای محیط‌های صنعتی خشن.
• به‌روزرسانی نرم‌افزار: امکان آپدیت به نسخه‌های جدیدتر (تا آخرین نسخه‌های پشتیبانی‌شده برای PPU 280.2).

کاربردها

• تراشکاری: ماشین‌های تراش CNC با قابلیت‌های دو اسپیندل و محور Y.
• فرزکاری: مراکز ماشین‌کاری عمودی و افقی، به‌ویژه برای قالب‌سازی.
• سنگ‌زنی: ماشین‌های سنگ‌زنی سطحی و استوانه‌ای.
• سایر کاربردها: پانچ، ماشین‌های سنتر و بازسازی ماشین‌های قدیمی CNC.
• سازگار با: سروو درایوهای SINAMICS S120/S120 COMBI

مزایا

• رابط کاربری ساده و بصری برای اپراتورها و برنامه‌نویسان.
• انعطاف‌پذیری بالا برای انواع ماشین‌های CNC.
• عملکرد قدرتمند در کلاس کامپکت با هزینه مناسب.
• پشتیبانی از فناوری‌های پیشرفته مانند درایوهای SINAMICS و موتورهای SIMOTICS.

محدودیت‌ها

• برای ماشین‌های بسیار پیچیده با تعداد محورهای بالا ممکن است نیاز به مدل‌های پیشرفته‌تر (مثل 840D) باشد.
• برخی قابلیت‌ها (مانند محورهای اضافی یا رباتیک) نیازمند ماژول‌های جانبی هستند.

منابع مرتبط

برای اطلاعات بیشتر می‌توانید به وب‌سایت رسمی زیمنس یا کاتالوگ SINUMERIK 828D (NC 82) مراجعه کنید. همچنین، نرم‌افزارهایی مانند SinuTrain برای شبیه‌سازی و آموزش این کنترلر توصیه می‌شود.
