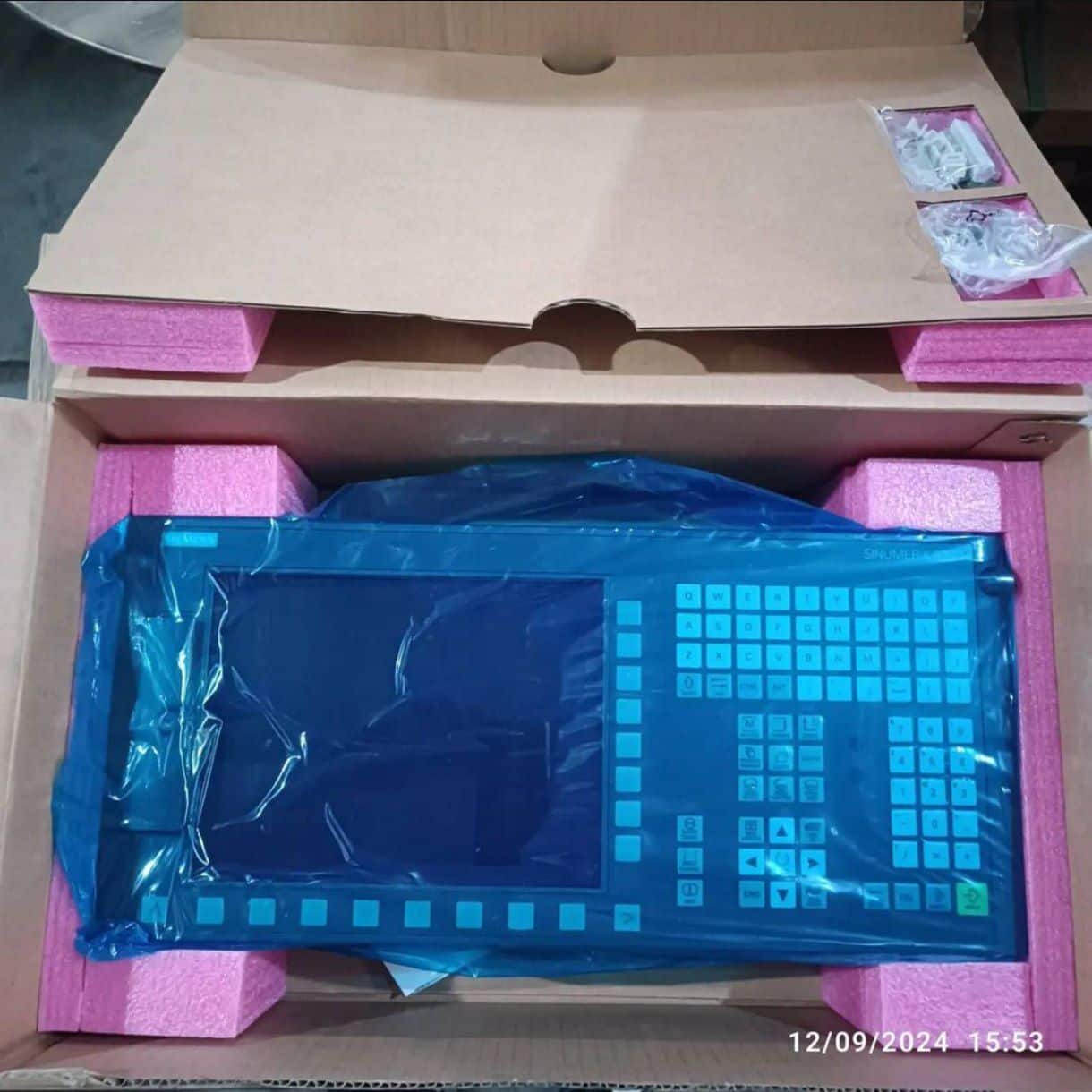

کنترل SINUMERIK 828D PPU 271.4 HORIZONTAL

تعداد ورودی‌ها و خروجی‌ها (I/O):

• ورودی/خروجی دیجیتال (Digital I/O):
  • X122/X132:
    • 12 ورودی دیجیتال (DI) با ولتاژ 24 ولت DC
    • 8 خروجی دیجیتال (DO) با ولتاژ 24 ولت DC و جریان حداکثر 0.5 آمپر
  • X242/X252 (اختیاری):
    • امکان افزودن 8 ورودی دیجیتال و 8 خروجی دیجیتال اضافی با ماژول‌های توسعه
  • ورودی‌های خاص:
    • ورودی‌های مستقیم برای هندویل (Handwheel) و پروب‌های اندازه‌گیری (Measuring Probes) از طریق رابط X143
• ورودی/خروجی آنالوگ (Analog I/O):
  • پشتیبانی از 1 ورودی آنالوگ (±10 ولت) برای کنترل اسپیندل آنالوگ
  • خروجی‌های آنالوگ برای تنظیم درایوهای خاص (در صورت استفاده از ماژول‌های اضافی)
• رابط‌های ارتباطی:
  • DRIVE-CLiQ: برای اتصال مستقیم به درایوها و انکودرها (تا 6 محور دیجیتال)
  • PROFINET: برای اتصال به ماژول‌های PLC (مانند PP 72/48D PN) با قابلیت افزودن 72 ورودی دیجیتال و 48 خروجی دیجیتال
  • اترنت و USB: برای انتقال داده و برنامه‌ریزی
• حداکثر ظرفیت I/O با توسعه:
  • با استفاده از ماژول‌های اضافی (مانند PP 72/48D PN یا TB30)، می‌توان تا 128 ورودی دیجیتال و 128 خروجی دیجیتال را پشتیبانی کرد.

موتورهای مناسب:

SINUMERIK 828D PPU 271.4 با درایوهای SINAMICS S120 و موتورهای SIMOTICS زیمنس کاملاً سازگار است. موتورهای مناسب عبارتند از:

• موتورهای سروو (Servo Motors):
  • SIMOTICS S-1FK7:
    • مناسب برای کاربردهای دقیق فرزکاری و تراشکاری
    • توان: از 0.05 تا 8.2 کیلووات
    • گشتاور: تا 48 نیوتن‌متر
    • انکودرهای مطلق یا افزایشی (Incremental/Absolute Encoder)
  • SIMOTICS S-1FL6:
    • برای کاربردهای اقتصادی‌تر
    • توان: از 0.2 تا 7 کیلووات
    • گشتاور: تا 40 نیوتن‌متر
    • مناسب برای ماشین‌های تراش و فرز استاندارد
• موتورهای خطی (Linear Motors):
  • SIMOTICS L-1FN3:
    • برای کاربردهای با سرعت و دقت بالا (مانند سنگ‌زنی یا ماشین‌کاری پیشرفته)
    • نیروی پیوسته: تا 20700 نیوتن
• موتورهای اسپیندل (Spindle Motors):
  • SIMOTICS M-1PH8:
    • برای اسپیندل‌های اصلی در فرزکاری و تراشکاری
    • توان: از 2.8 تا 134 کیلووات
    • سرعت: تا 24000 دور در دقیقه
    • گشتاور: تا 1970 نیوتن‌متر
  • SIMOTICS M-1FE1:
    • اسپیندل‌های داخلی برای کاربردهای خاص
    • توان: تا 120 کیلووات
    • سرعت: تا 40000 دور در دقیقه
• موتورهای گشتاور (Torque Motors):
  • SIMOTICS T-1FW6:
    • برای محورهای دوار و میزهای گردان
    • گشتاور: تا 7000 نیوتن‌متر
• سازگاری با انکودرها:
  • پشتیبانی از انکودرهای sin/cos 1Vpp، TTL، یا انکودرهای مطلق EnDat
  • مناسب برای موتورهای مجهز به انکودرهای زیمنس یا سازگار با استانداردهای صنعتی

درایوهای پیشنهادی:

• SINAMICS S120 (Single/Multi-Axis):
  • ماژول‌های تک‌محوره (Single-Axis) برای اسپیندل‌ها
  • ماژول‌های دومحوره (Double-Axis) برای محورهای X/Y/Z
  • توان: از 1.6 تا 300 کیلووات
  • پشتیبانی از کنترل حلقه بسته (Closed-Loop) برای دقت بالا
• حداکثر محورها:
  • تا 6 محور دیجیتال (3 محور اصلی + 3 محور کمکی) به‌صورت استاندارد
  • امکان افزایش محورها با ماژول‌های اضافی

نکات تکمیلی:

• پیکربندی I/O: برای افزایش تعداد ورودی/خروجی، استفاده از ماژول‌های توسعه مانند PP 72/48D PN یا TB30 توصیه می‌شود.
• انتخاب موتور: انتخاب موتور به نوع کاربرد (تراش، فرز، سنگ‌زنی)، سرعت، گشتاور و بودجه بستگی دارد. برای ماشین‌های استاندارد، سری 1FL6 و 1FK7 اقتصادی و کارآمد هستند.
• ایمنی: موتورها و درایوها باید با استانداردهای ایمنی SINUMERIK Safety Integrated سازگار باشند (مانند STO، SS1).
• نصب: اطمینان حاصل کنید که موتورها و درایوها با کابل‌های استاندارد DRIVE-CLiQ متصل شوند تا نویز و خطا کاهش یابد.
